Вагонные весы: виды, установка, эксплуатация и выбор

Что такое вагонные весы и для чего они нужны

Вагонные железнодорожные весы — это специализированные весоизмерительные системы, встраиваемые в железнодорожный путь или устанавливаемые вблизи него, предназначенные для определения массы железнодорожных вагонов и составов. Они применяются для коммерческих операций (учет сырья и готовой продукции, расчет логистических издержек, контроль поставок), технологического контроля (дозирование, отгрузка по массе, учет потерь) и безопасности (контроль перегруза осей, распределения массы, соответствия нормам). Без точного взвешивания невозможно корректно вести бухгалтерский учет материалов, минимизировать недостачи и перерасход, а также снижать риски штрафов и внеплановых простоев при транспортных проверках.

Современные вагонные весы — это комплекс, состоящий из тензодатчиков (аналоговые или цифровые), высокопрочной грузоприемной платформы (или рельсовых секций), интегрированных фильтров вибраций, узлов защиты от климатических воздействий, устройств обработки данных и интеграции с ERP/MES-системами, а также программные модули для автоматизации (идентификация вагонов, фотофиксация, видеоконтроль, распознавание номеров, учет 24/7 без оператора). Выбор и корректная эксплуатация такого комплекса напрямую влияет на себестоимость продукции, точность инвентаризации и прозрачность логистики.

Виды вагонных весов и принцип их работы

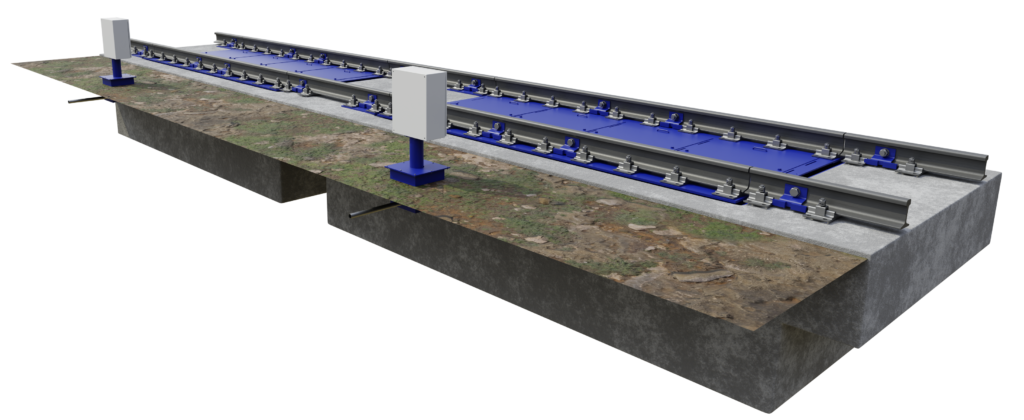

По принципу работы вагонные весы делятся на два основных класса: статические и динамические (взвешивание на ходу). Статические системы требуют полной остановки вагона на грузоприемной платформе и обеспечивают максимально высокую точность при правильной установке и тарировке. Динамические комплексы измеряют массу при движении состава через весовую платформу с ограниченной скоростью (как правило, от 2 до 10 км/ч), применяя алгоритмы фильтрации вибраций, температурные поправки и компенсацию неравномерности пути. Выбор типа вагонных весов зависит от бизнес-процесса: если важно быстро пропускать составы без маневров и задержек — подойдет взвешивание в движении; если приоритет — высокая точность для коммерческого учета, стоит рассмотреть статические решения.

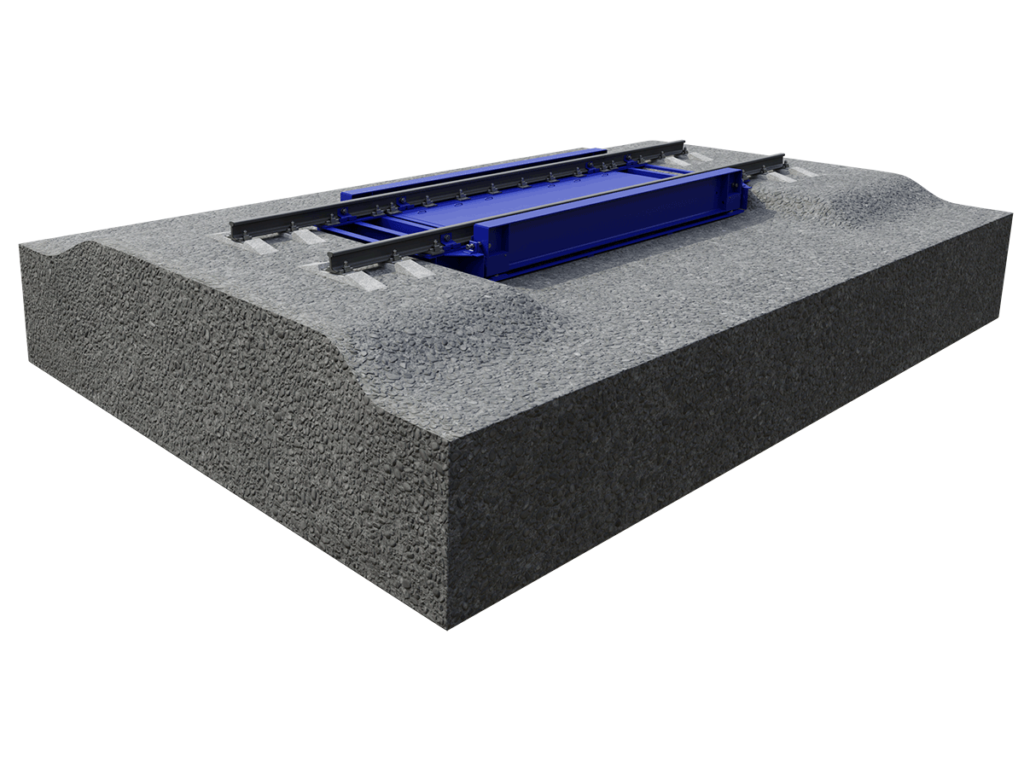

Конструктивно грузоприемные устройства бывают платформенными (секция пути с платформой, с опорой на тензодатчики), рельсовыми (датчики установлены под рельсами/шпалами на специальных опорах) и модульными (комбинации секций для разных типов колеи и длин составов). Тензометрические датчики — сердце системы: они воспринимают нагрузку с рельсов/платформы и преобразуют ее в электрический сигнал. Далее контроллер обрабатывает сигнал, устраняет шумы, применяет калибровочные коэффициенты и выводит массу оси, тележки, вагона и состава. Важная особенность вагонных весов — корректная передача нагрузки от колеса/тележки вагона к грузоприемным элементам и неизменность геометрии пути на участке измерения. Любые перекосы, разбитые шпалы, деформации рельса ухудшают точность измерений.

Отдельное внимание уделяется защите от климатических факторов: герметичность корпусов датчиков, степень защиты IP, стойкость к агрессивным средам (угольная пыль, минеральные удобрения, влажность), обогрев кабельных коробов и ящиков электроники, молниезащита, заземление и перенапряженная защита. В северных регионах критична система подогрева приямков и сливов для отвода талой воды; в южных — термокомпенсации и УФ-стойкости элементов. Для бесперебойной работы важны правильные кабельные трассы, экранирование и качественные клеммные соединения: помехи от тяговых подстанций и радиостанций могут вызывать дрейф показаний при неудовлетворительной электромонтажной культуре.

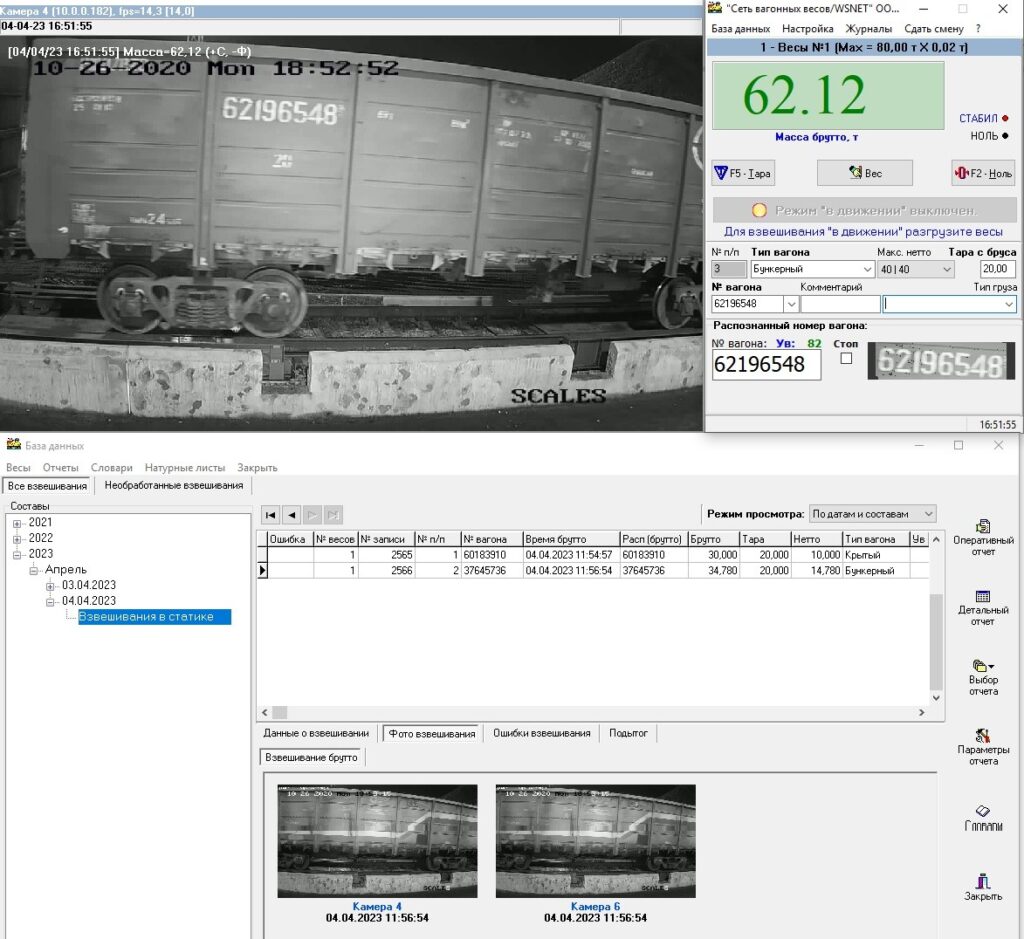

По функциональности выделяют комплексы с автоматическим определением номера вагона (по отметчикам, RFID или системам ВИО/распознавания), интеграцией с шлагбаумами и светофорами, системами фото- и видеофиксации, принтерами путевых ведомостей и шлюзами обмена с учетными системами предприятия. Это важно для аудита: каждая операция взвешивания документируется с привязкой к дате, времени, номеру состава, оператору и фотографиями, что существенно сокращает спорные ситуации с контрагентами.

• Статические вагонные весы — максимальная точность, требовательность к маневровым операциям и времени простоя состава.
• Динамические вагонные весы — высокая пропускная способность, строгие требования к качеству пути, есть ограничения по скорости и стабильности движения составов.
• Модульные и рельсовые конструкции — адаптация под габариты, климат, грузопотоки и существующую инфраструктуру пути.

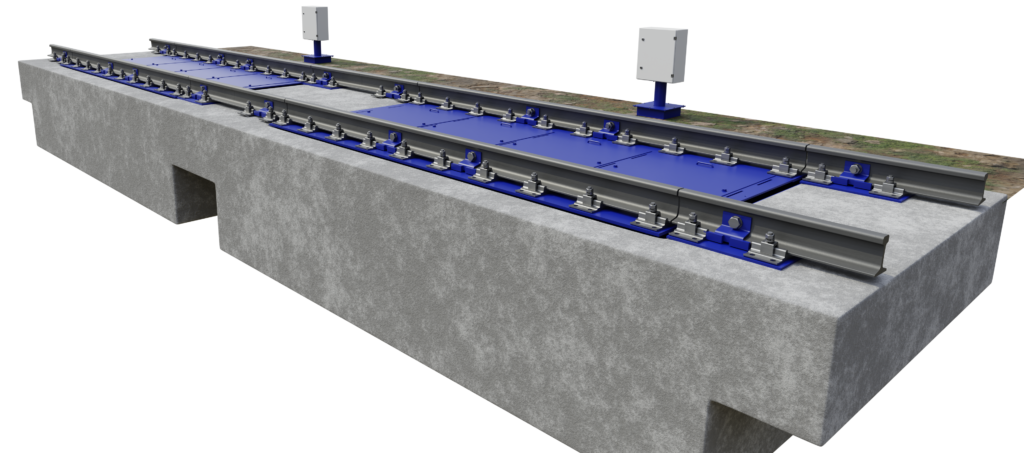

Статические и динамические системы: в чем разница

Ключевое различие — в методе измерения и источниках погрешности. При взвешивании статике измерение идет при неподвижном положении колёсной пары/тележки/вагона. Это позволяет «заморозить» динамические эффекты, исключить инерционные колебания и сосредоточиться на геометрии и калибровке. Большая часть погрешности — это влияние несоосности рельсов, температурных расширений, перекосов основания и нелинейности датчиков. При взвешивании в движении, напротив, доминируют факторы скорости, эллипсности колеса, овальности гребня, качества стыков, волновых процессов в рельсе и рессорных колебаний. Для компенсации система применяет усреднение по осям, цифровую фильтрацию, синхронизацию по датчикам положения, а также математические модели колебаний кузова. В результате правильно установленные динамические весы обеспечивают точности, пригодные для коммерческого учета, при строго выдержанных условиях движения и регулярной поверке.

Датчики, электроника и программные алгоритмы

Основа точности весовых систем — тензодатчики. В вагонных весах используются тензодатчики колонного типа, в аналоговом и цифровом исполнении. Цифровые датчики устойчивее к помехам (АЦП внутри датчика, цифровая шина связи), проще в юстировке и диагностике (поканальный контроль, события, журнал ошибок). Аналоговые — традиционно более доступны, но требуют грамотного экранирования и качественных соединений. Электроника включает контроллер весов с высокочастотным опросом каналов, температурной компенсацией, алгоритмами фильтрации и стабилизации нуля, а также человеко-машинный интерфейс (HMI) с протоколами обмена (Modbus, Ethernet/IP, OPC UA и др.).

Монтаж и установка вагонных весов: ключевые нюансы

Грамотная установка весов — половина успеха. Ошибки на этапе проектирования и строительно-монтажных работ впоследствии «аукнутся» дрейфом нуля, сезонными разбросами показаний и претензиями контрагентов. Перед началом работ анализируют геологию, дренаж, уровень грунтовых вод, состояние существующего пути, доступность электроэнергии и каналов связи. Далее выбирают фундамент (монолитный/свайный/основание на плитах), проектируют приямки под платформы, кабельные каналы и ящики электроники, схемы молниезащиты и заземления. На действующих предприятиях важно обеспечить «окно» для работ без критичных остановок производства и согласовать технологические перерывы с логистикой.

• Проектирование основания и пути: жесткость, геометрия, дренаж и температурные швы.
• Электроснабжение, связь и защита: стабилизированное питание, заземление, молниезащита и экраны.
• Пусконаладка и калибровка: использование эталонных вагонов/гиревых тележек и документирование результатов.

Подготовка фундамента и рельсового пути

Фундамент должен обеспечивать стабильную геометрию при любых сезонных подвижках грунта. Для этого применяют армированные монолитные плиты с температурными швами и компенсаторами, организуют ливневой отвод и слив из приямков, упрочняют призмы балласта. Ключевое — выдержать прямолинейность и уровень рельсов на участке измерения и по подходам не менее 10–15 метров. Любой «перелом» профиля приводит к изменению распределения нагрузки между колесными парами, что ухудшает точность измерений. В северных условиях закладывают кабельные греющие секции и утепление люков, в пыльных — предусматривают фильтрующие кожухи на вентиляционных отверстиях и герметизацию кабельных вводов.

Электрика, заземление и линии связи

Блок электроники размещают вблизи весовой секции в обогреваемом шкафу с IP‑защитой. Питание — от выделенной линии через стабилизатор и устройство бесперебойного питания. Система заземления — радиальная, с низким сопротивлением растекания и объединением всех металлических элементов (рельсы, платформа, шкафы) в единую схему. Кабельные линии — в защитных гофрах/лотках, с экранами и правильным разделением силовых и сигнальных трасс. Для связи с АСУ/ERP используют Ethernet, RS‑485 или оптику; на удаленных площадках — промышленные LTE‑шлюзы с резервированием. Обязательна установка ограничителей перенапряжений (SPD) на вводах.

Пусконаладка и калибровка, типичные ошибки

Калибровку весов выполняют эталонными грузами, гиревыми тележками или контрольными вагонами, прошедшими метрологическую аттестацию. Важно соблюдать методику производителя: схема нагружения по осям, выдержка времени стабилизации, температурные условия, повторные прогоны для оценки воспроизводимости. Частая ошибка — спешка: попытка выполнить поверку в день заливки фундамента или при недосушенных приямках. Также опасны «скрутки» и временные соединения в клеммных коробках, неотрегулированные стыки рельсов, расхождение уровней на подходах. Документируйте все параметры (температура, скорость прогона, состав бригады, серийные номера датчиков), чтобы упростить будущие проверки и аудит.

Эксплуатация, обслуживание и поверка вагонных весов

Эксплуатация вагонных весов — это регулярные регламентные осмотры, уборка рабочих зон, контроль геометрии пути и состояния кабельных соединений, а также своевременная поверка. В практике российских предприятий межповерочный интервал для вагонных весов составляет 1 год (точное значение указывается в свидетельстве об утверждении типа и документации производителя). В тяжелых условиях (интенсивная вибрация, пыль, агрессивные среды) имеет смысл проводить внеочередные проверки после ремонтов пути, сильных морозов/оттепелей или гроз. Грамотно настроенная система диагностики и журнал обслуживания существенно продлевают ресурс комплекса и снижают совокупную стоимость владения.

• Ежедневная операторская проверка: визуальный осмотр, очистка, контроль нуля и тест-прогон.
• Плановое ТО: протяжка соединений, проверка заземления, ревизия стыков, калибровочные проверки.
• Ежегодная поверка в соответствии с методикой, с оформлением свидетельств и протоколов.

Ежедневные проверки и гигиена пути

Каждая смена начинается с обхода: проверяют отсутствие посторонних предметов в приямках и на платформе, целостность кабелей и кожухов, работоспособность дренажа, состояние уровней рельсовых головок в зоне измерения. Зимой очищают от снега и льда, включая желоба и крышки люков; летом — от пыли и мелкого щебня. Оператор делает тест-прогон порожнего вагона/тележки с фиксацией нуля и проверкой стабильности показаний. Любые аномалии (плавающий ноль, нестабильность в конкретной секции) оперативно регистрируются для последующего анализа инженером по обслуживанию весов.

Планово-предупредительное обслуживание

Раз в месяц выполняется расширенная диагностика: визуальный осмотр датчиков и кабельных вводов, протяжка клемм, замер сопротивления заземления, анализ журналов событий контроллера, проверка корректности работы систем распознавания. Раз в квартал — «легкая» калибровочная проверка с использованием контрольных проходов и сопоставлением результатов с эталонными значениями; при необходимости вносятся корректировки. Раз в полгода ревизуют рельсовые стыки и крепежи, выверяют уровни, оценивают состояние балластной призмы. Любые вмешательства фиксируются в электронном журнале ТО с указанием исполнителей, даты, параметров и фотофиксации.

Поверка и калибровка: сроки и порядок

Поверку проводят уполномоченные метрологические службы по утвержденной методике. Типичный межповерочный интервал — один год, но он может отличаться для отдельных моделей и условий эксплуатации — всегда сверяйтесь с документацией и свидетельством об утверждении типа. Перед поверкой выполняют обслуживание: очистку, проверку механики, электрики, контроль нуля и тестовые прогоны. В процессе поверки используют эталонные вагоны, гиревые тележки или сертифицированные эталоны массы, проводят серию прогонов при разных скоростях (для динамических систем), оценивают погрешность, повторяемость и дрейф. По результатам оформляется свидетельство о поверке, а при несоответствии выполняется калибровка и повторная проверка.

Итоговые рекомендации по выбору ЖД весов

Выбор вагонных весов начинается с ответов на базовые вопросы: какие типы грузов и объемы вы обрабатываете, нужна ли максимальная точность или критична пропускная способность, каковы климатические и геологические условия, как устроен существующий путь и насколько возможны строительные работы. Если для вас важна быстрая логистика без остановки составов — присмотритесь к динамическим системам при условии высококачественного пути и дисциплины движения. Если первична высокая точность — статические весы с продуманной маневровой схемой будут лучшим выбором. Оценивайте не только цену «железа», но и совокупную стоимость владения: монтаж, обслуживание, простои на поверку, стоимость расходников, доступность сервиса, программные обновления и интеграция с вашими учетными системами.

Обращайте внимание на тензодатчики (тип, класс точности, IP‑защита), архитектуру электроники (наличие цифровых каналов, журналы событий, самодиагностика), программные алгоритмы (динамическая фильтрация, температурная компенсация, защита от дрейфа), а также на механическую часть (жесткость платформы, качество сварных швов, антикоррозионные покрытия, дренаж). Обязательны понятная методика поверки, комплект эксплуатационной документации, обучающие материалы для персонала и прозрачные сервисные условия.

На российском рынке положительно зарекомендовали себя решения НПП «Метра», в том числе линейка вагонных весов для статического и динамического взвешивания с максимальной нагрузкой до 200 тонн. Производитель предлагает разнообразные конфигурации под колею 1520 мм, адаптированные к российскому климату, с тензодатчиками со степенью защиты IP68, развитой системой диагностики и интеграцией с корпоративными учетными системами. Ознакомиться с актуальными моделями, техническими характеристиками и вариантами исполнения вы можете на официальной странице каталога: НПП «Метра» — вагонные весы. При необходимости специалисты компании помогут с обследованием пути, подбором конфигурации, проектированием фундамента и сопровождением поверки.

Итог: правильный выбор и установка ЖД весов — это инвестиция в прозрачный учет, снижение логистических потерь и повышение безопасности. Сформируйте ТЗ, включите обследование пути и требований к интеграции, привлеките компетентного поставщика, не экономьте на монтаже и поверке — и система будет годами работать стабильно, возвращая вложения точностью и скоростью учета.
