Автоматизация весового контроля на цементных заводах: внедрение системы динамического взвешивания от НПП «МЕТРА»
Современная цементная промышленность является фундаментом строительной отрасли. Однако износ технологического оборудования на российских заводах достигает 68%, а доля импортных решений остается высокой. В этих условиях критически важны задачи импортозамещения и повышения эффективности производства. Одной из самых уязвимых зон остается коммерческий учет готовой продукции, где ошибки могут стоить предприятию до 7% годового дохода.
Научно-производственное предприятие «МЕТРА» разработало и внедрило систему динамического взвешивания (СДВ или чеквейер) для цементных заводов. Чеквейер успешно прошел опытную эксплуатацию на одном из предприятий холдинга «ЦЕМРОС». Полностью российская разработка призвана заместить зарубежные аналоги и повысить уровень автоматизации на предприятиях по производству цемента.
Принцип работы и конструкция
Система предназначена для динамического взвешивания продукции – мешков с цементом и контроля веса в заданном диапазоне. Оборудование монтируется в поточные транспортерные линии или линии фасовки готовой продукции.
Принцип действия основан на тензометрии: под действием силы тяжести груза происходит деформация упругого элемента тензорезисторного датчика. Эта деформация преобразуется в электрический сигнал, пропорциональный массе объекта. Далее аналого-цифровой преобразователь (АЦП) оцифровывает сигнал, который обрабатывается контроллером и выводится на дисплей или передается во внешние системы.

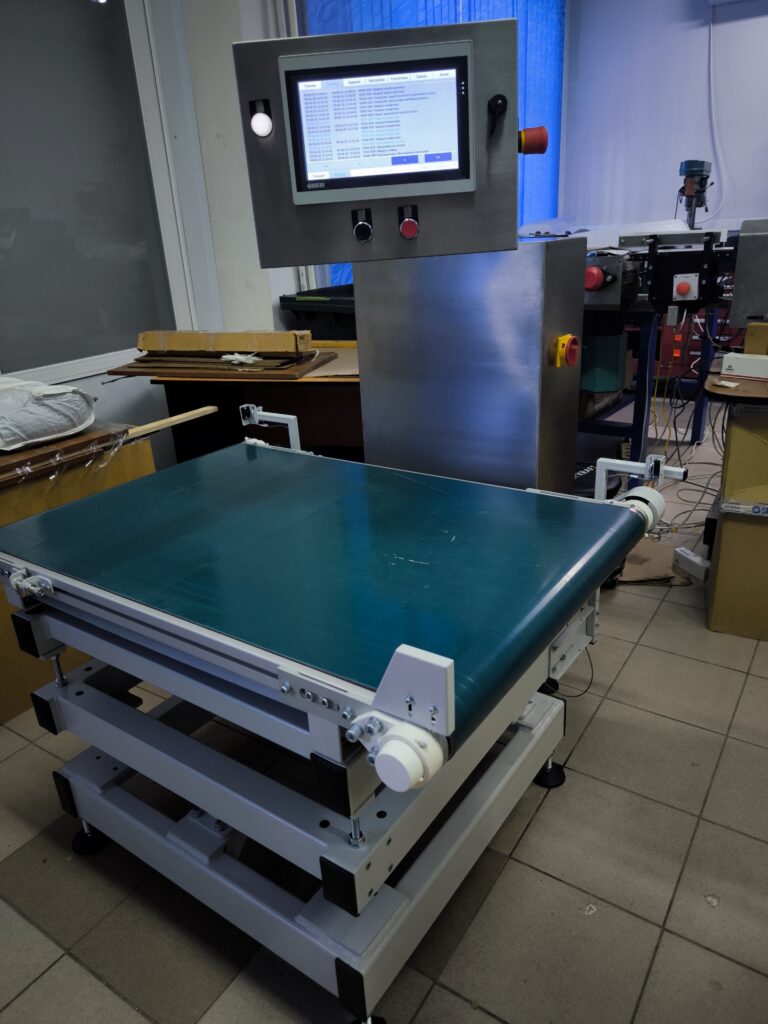

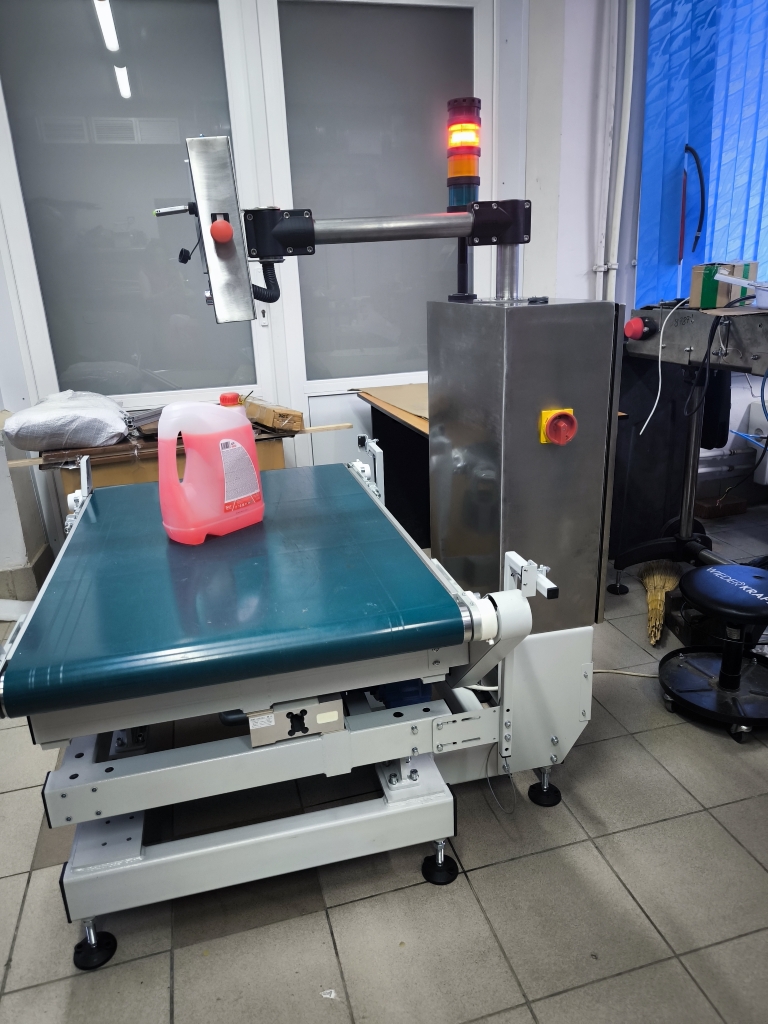

Конструктивно чеквейер состоит из грузоприемного устройства (ленточного транспортера или роликового конвейера) и шкафа управления с терминалом. Высота установки ленты составляет 700 ± 50 мм от пола.
Технические характеристики системы
| Параметр | Значение |
|---|---|
| Габариты конвейера | Длина ленты: от 1100 мм; Ширина ленты: от 600 мм |
| Габариты установки | 1100 x 1500 x 1600 мм |
| Макс. размеры груза | Длина: 600 мм; Ширина: 500 мм |
| Диапазон взвешивания | В движении: 20–60 кг; В статике: 0,4–60 кг |
| Точность (макс. 60 кг) | В движении: ±100–200 г; В статике: ±20 г |
| Скорость конвейерной ленты | Минимальная: 20 м/мин; Номинальная: 48 м/мин; Максимальная: 54 м/мин |
| Производительность | До 50 шт/мин |
| Напряжение питания | ~220 В |
| Интерфейсы передачи данных | RS485 (MODBUS RTU), Ethernet (MODBUS TCP), USB |
| Степень защиты | IP65 |
| Рабочая температура | +5…+40 °C |
Функциональные возможности и интеграция в производство
Программное обеспечение чеквейера реализовано на базе ПЛК с графической сенсорной панелью. Интерфейс оператора позволяет:
- Контролировать состояние и проводить юстировку весовой системы.
- Выполнять калибровку по каждому виду продукта с учетом массогабаритных параметров, скорости ленты и допусков на отбраковку.
- Просматривать результаты взвешивания в реальном времени и получать сообщения об ошибках.
Система оснащена дискретными входами-выходами для интеграции с внешними устройствами: отбраковщиками, сканерами штрих-кода, программируемыми логическими контроллерами общей системы управления.
Для обеспечения безопасности данных коммерческого учета изменение метрологически значимых параметров возможно только в защищенном сервисном режиме (пароль + пломба). Все события фиксируются в не сбрасываемом журнале событий, что исключает фальсификацию данных.
Важной особенностью является наличие транзитного режима. При необходимости чеквейер можно переключить в режим обычного транспортного конвейера без контроля веса, сохраняя при этом возможность индикации текущей нагрузки на ленту.
Внедрение систем динамического взвешивания от НПП «МЕТРА» — это стратегический шаг к цифровой трансформации предприятия, позволяющий на порядок повысить точность измерений, снизить коммерческие потери и обеспечить технологическую независимость российских предприятий.
