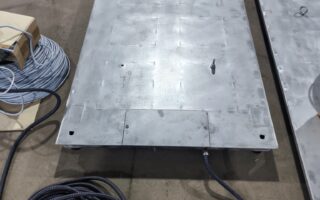

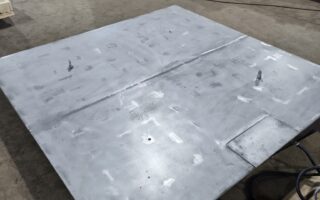

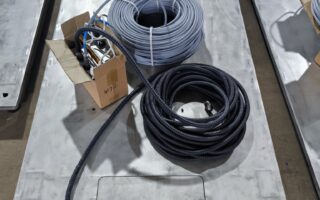

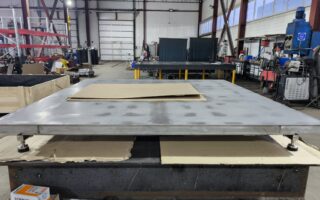

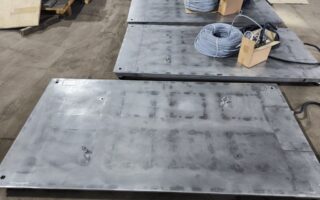

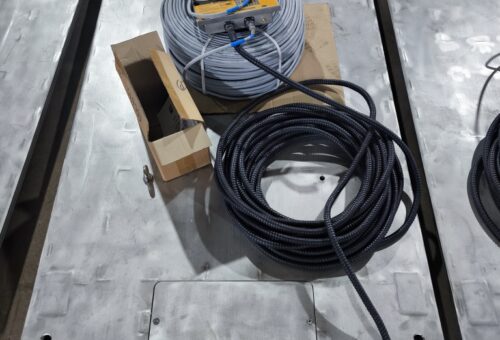

Весы платформенные м8100 во взрывозащищенном исполнении
Получить расчёт
Весы платформенные М8100 во взрывозащищенном исполнении предназначены для статического взвешивания крупногабаритных грузов и технологических емкостей при учетных и технологических операциях на предприятиях нефтегазовой, химической и нефтехимической промышленности.
ГПУ весов выполнено из нержавеющей стали марки 12Х18Н10Т (ГОСТ 19903-2015). В составе весов применяются 4 весоизмерительных тензорезисторных датчика модификации SQВ (производство KELI Sensing Technology (NINGBO) Co., Ltd, Китай) и преобразователь весоизмерительный взрывозащищенный ТВИ-025 (производство АО ВИК «Тензо-М», Россия).
Весы относятся к взрывозащищенному оборудованию группы II по ГОСТ 31610.0-2014 и предназначены для применения в потенциально взрывоопасных зонах класса 1 и/или 2 (классы по ГОСТ IEC 60079-10-1-2011), взрывоопасных смесях категорий IIA, IIB и/или IIC (категории по ГОСТ Р МЭК 60079-20-1-2011) и температурных классов Т1 – Т4 (температурные классы по ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011, инструкциями предприятия-изготовителя по монтажу и эксплуатации, а также другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Тип весов внесен в Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ) № 99279-26. Высокая точность измерения на всем диапазоне взвешивания позволяет использовать весы для коммерческого учета и обеспечивает реальный экономический эффект для предприятий нефтегазовой отрасли.
Гарантийный срок эксплуатации — 24 месяца
В весах М8100 предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

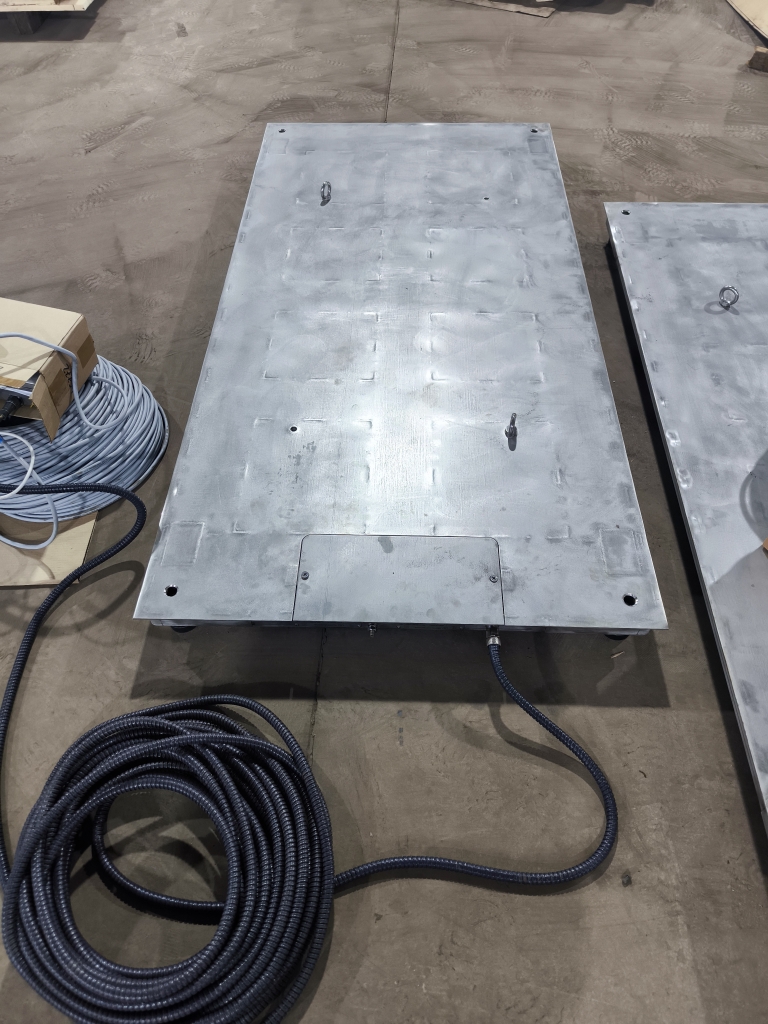

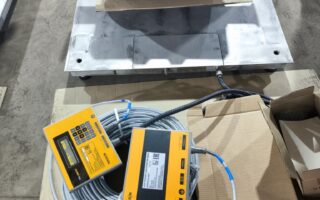

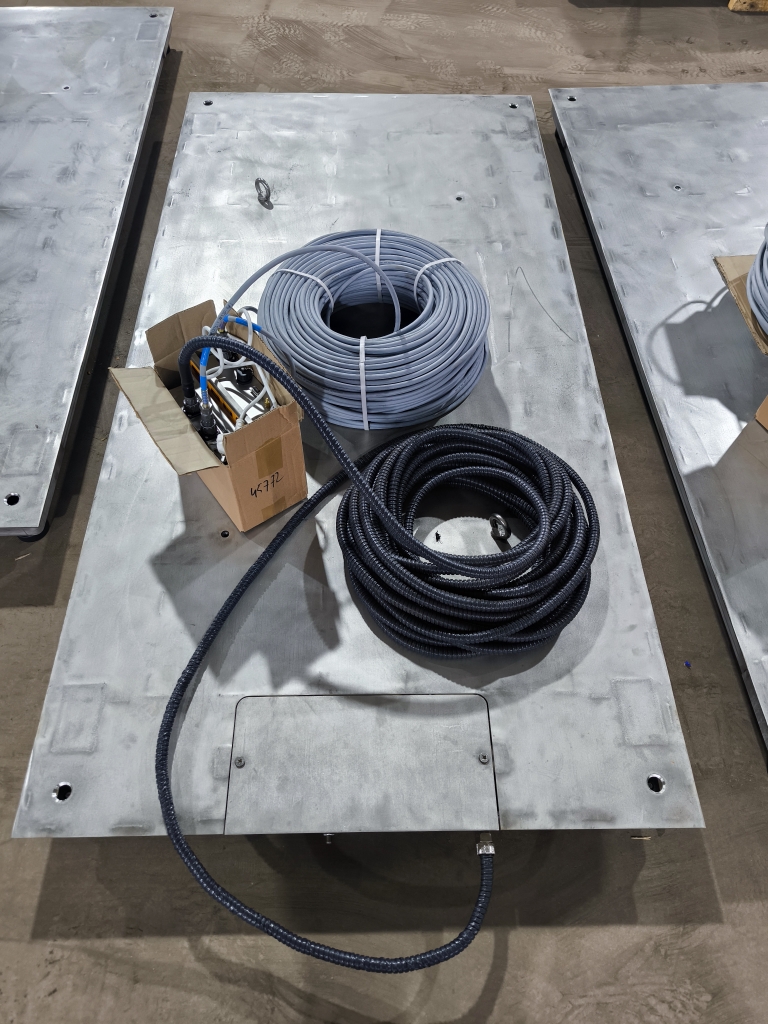

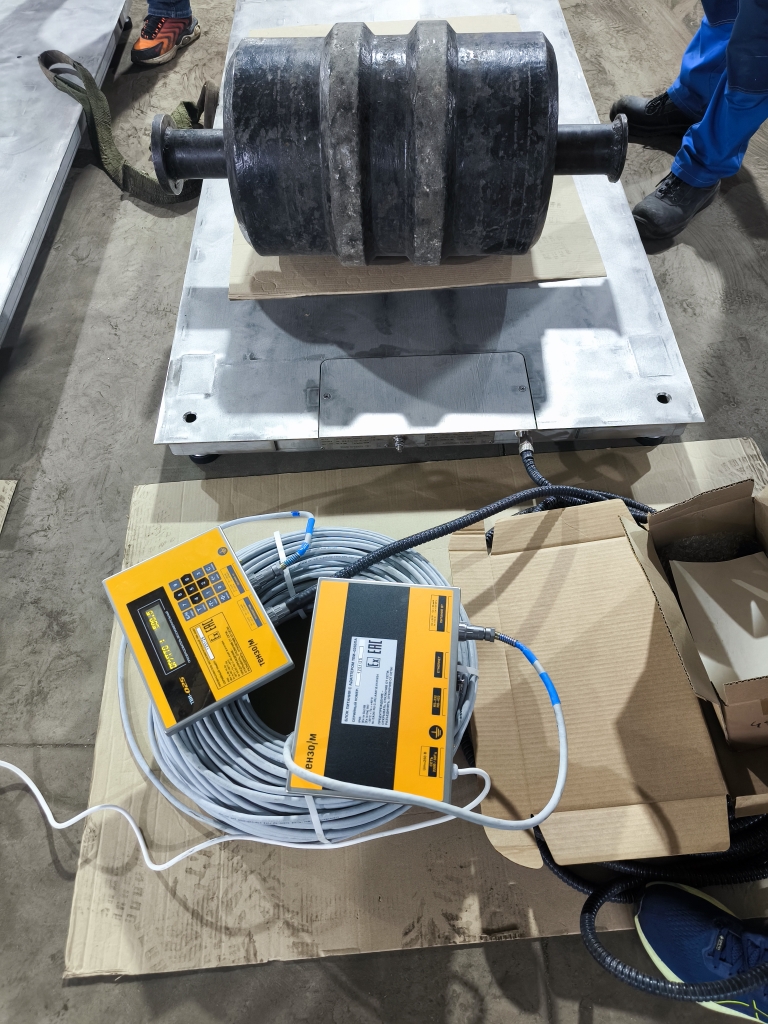

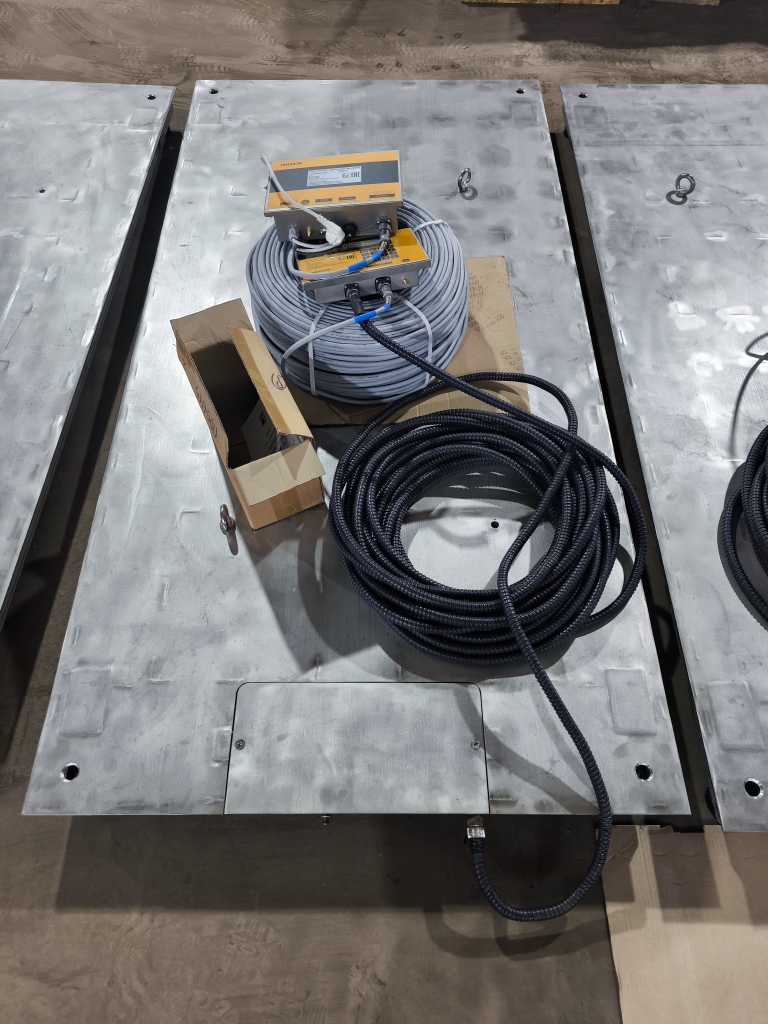

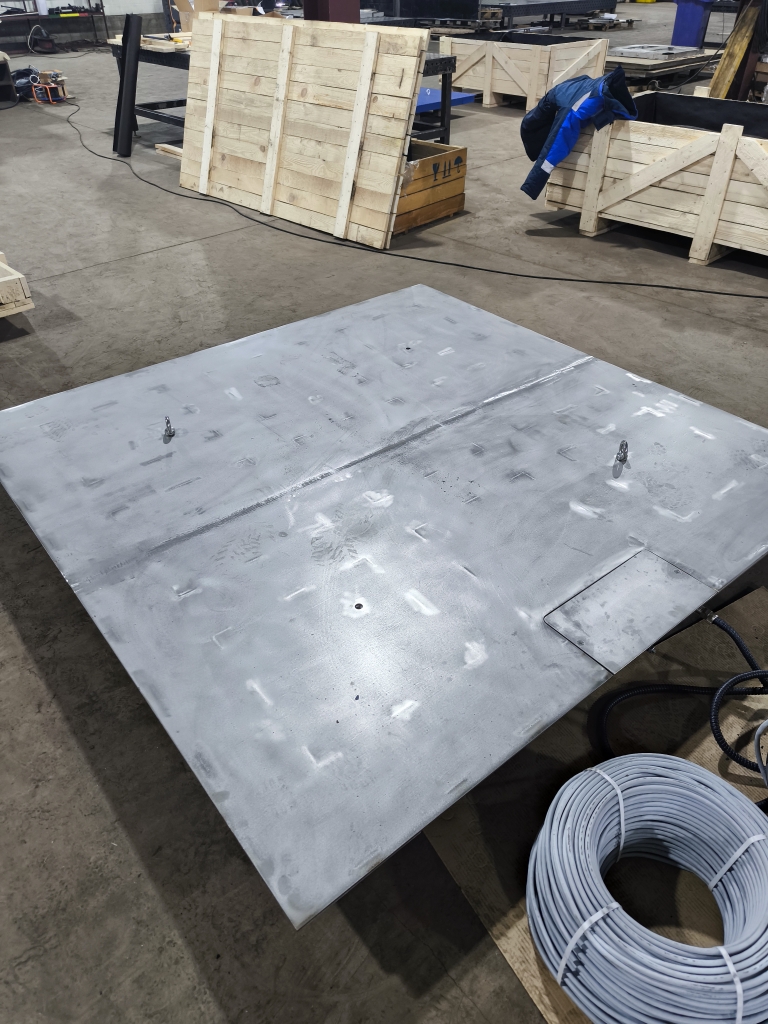

Весы состоят из грузоприемного устройства (ГПУ), представляющего собой металлическую конструкцию, связанную через узлы встройки с тензодатчиками, и индикатора – преобразователя весоизмерительного взрывозащищенного ТВИ-025. Соединение кабелей нескольких тензодатчиков производится при помощи соединительных коробок.
Базовый комплект
- Грузоприемное устройство (ГПУ) с 4 тензодатчиками;
- Весоизмерительный прибор ТВИ-025;
- Руководство по эксплуатации весов.
Дополнительно, в зависимости от температурных условий эксплуатации, весы могут быть укомплектованы термочехлами для тензодатчиков и/или термошкафом для размещения весоизмерительного преобразователя. Термочехлы и термошкафы имеют взрывозащищенное исполнение.
Особенности весов
- Подходят для опасных производств. Весы относятся к взрывозащищенному оборудованию группы II по ГОСТ 31610.0-2014 и предназначены для применения в потенциально взрывоопасных зонах класса 1 и/или 2 (классы по ГОСТ IEC 60079-10-1-2011), взрывоопасных смесях категорий IIA, IIB и/или IIC (категории по ГОСТ Р МЭК 60079-20-1-2011).
- Высокая коррозионная стойкость за счет применения нержавеющей стали.
- Повышенная пыле- и влагозащита оборудования в составе весов (Степень защиты оболочек (корпусов) преобразователя ТВИ-025 — IP65, степень защиты тензодатчиков — IP68).
- Высокая точность на всем диапазоне взвешивания.
- Повышенный ресурс работы, средний срок службы весов 10 лет.
- Простота и удобство технического обслуживания.
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) | |||||||
| Максимальная нагрузка (Мах), кг | от 300 до 30 000 | |||||||
| Габаритные размеры ГПУ весов, мм, не более | 4000 х 4000 | |||||||
| Масса весов, кг, не более | 3000 | |||||||
| Температурный диапазон для ГПУ весов, ᵒС | от минус 40 до плюс 40 | |||||||
| Температурный диапазон для прибора весоизмерительного, ᵒС | от минус 30 до плюс 40 | |||||||
| Степень защиты прибора весоизмерительного ТВИ-025 | IP65 | |||||||
| Максимальная длина взрывозащищенного соединительного кабеля между весоизмерительным прибором ТВИ-025ВТ и блоком питания ТВИ-025БПА, м | 200 | |||||||
| Электрическое питание от сети переменного тока: | ||||||||
| - напряжением, В | от 207 до 253 | |||||||
| - частотой, Гц | 50 ±1 | |||||||
| Потребляемая мощность, В·А, не более | 30 | |||||||
| Значение вероятности безотказной работы за 2000 ч | 0,92 | |||||||
| Гарантийный срок эксплуатации, месяцев | 24 | |||||||
| Средний срок службы, лет | 10 |
Обмен информацией с внешними устройствами по интерфейсам ETHERNET, RS-232 и RS-422 При использовании внешнего адаптера возможен интерфейс RS-485.
| Артикул | Наименование | Габариты платформы (Д х Ш х В), мм | Максимальная нагрузка, Мах, кг | Дискретность индикации, d, кг |
|---|---|---|---|---|
| 45579 | М8100-1000-SQB-ТВИ-025-Н-1000х1000-Ех | 1000 х 1000 х 110 | 1 000 | 0,5 |
| 45580 | М8100-1000-SQB-ТВИ-025-Н-1000х1400-001-Ех | 1400 х 1000 х 200 | 1 000 | 0,5 |
| 45578 | М8100-1000-SQB-ТВИ-025-Н-2000х1000-Ех | 2000 х 1000 х 110 | 1 000 | 0,5 |
| 45581 | М8100-10000-SQB-ТВИ-025-Н-2000х2000-Ех | 2000 х 2000 х 110 | 10 000 | 5,0 |
| 45577 | М8100-3000-SQB-ТВИ-025-Н-2500х1500-Ех | 2500 х 1500 х 110 | 3 000 | 1,0 |
| 45575 | М8100-15000-SQB-ТВИ-025-Н-3100х2000-Ех | 3100 х 2000 х 250 | 15 000 | 5,0 |
Реализованный с этими весами проект:
18 взрывозащищенных платформенных весов М8100 для коммерческого и технологического взвешивания на Амурском газохимическом комплексе (АГХК)
