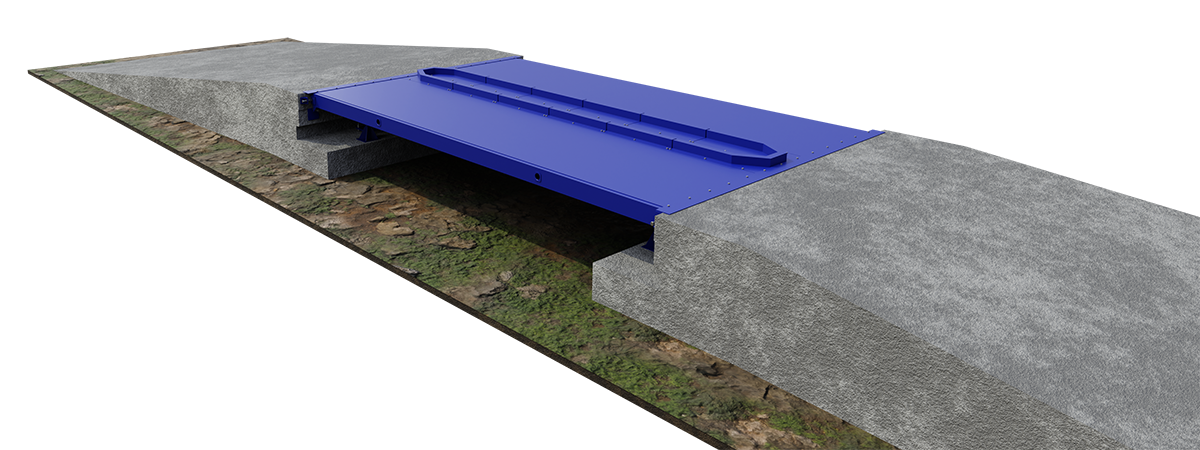

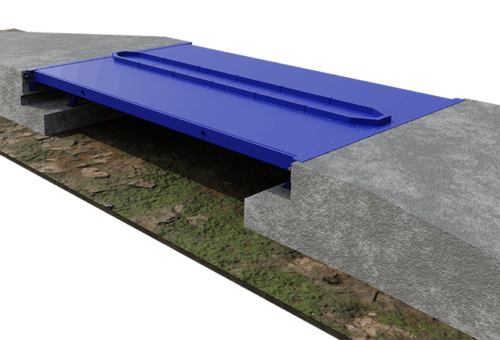

Весы автомобильные для самосвалов и БелАЗов
Весы предназначены для взвешивания в статике самосвалов марки БелАЗ с отображением результатов взвешивания на цифровом табло.
Установка весов как на фундамент, так и «в приямок».
При варианте установке весов «в приямок», доступна функция определения осевой нагрузки.
5 638 750₽
В горнодобывающей отрасли автомобильный транспорт выполняет основную часть грузоперевозок. Специализированные весы для карьерного самосвала автоматизируют учет и перевозки материалов. Надежная конструкция от ведущего производителя измерительной техники справляется с экстремальными нагрузками от большегрузов.
Конструктивные особенности и применение
Прочная платформа выдерживает экстремальные воздействия при работе с грузовиками марки БелАЗ. Весы для самосвала включают усиленную грузоприемную площадку длиной от 7 до 24 метров. Система определяет массу автомобилей до 150 тонн и контролирует бортовую нагрузку на ось до 70 тонн.
Высокую точность в сложных условиях поддерживают:
- прочная опорная конструкция;
- армированное бетонное основание;
- защита от перегрузок;
- компенсация температурных колебаний.
Современные технологии обеспечили высокую точность измерений. Она соответствует III классу по ГОСТ OIML R 76-1-2011. Они стабильно функционируют при температурах от -40°C до +40°C. Конструкция не боится сложных погодных условий.
Автоматизация процессов взвешивания
Новая электроника расширяет возможности измерений:
- данные передаются на расстояние до 1000 метров;
- специальное ПО позволяет анализировать сигнал с каждого датчика и диагностировать его состояние;
- подключение к учетным программам;
- результаты сохраняются в архив;
- доступ к настройкам защищен паролями.
Программа поддерживает два варианта монтажа: на фундамент и в приямок. При установке в приямок оборудование определяет воздействие на оси — это важно для тяжелого грузового транспорта.
Методы установки и монтаж
Для карьерной техники подходят два способа монтажа. При установке на фундамент платформа поднимается над землей. Такой вариант дает преимущества:
- меньше земляных работ;
- удобное обслуживание;
- вода не скапливается;
- можно перевезти на новое место;
- не нужен дренаж.
Бесфундаментный монтаж — это установка на щебень и бетонные плиты. Такой способ ускоряет процесс и снижает затраты. Врезная установка делает площадку вровень с подъездными путями. Это упрощает заезд крупных машин и ускоряет процесс измерений. При проектировании приямка учитывают:
- как глубоко промерзает грунт;
- где проходят грунтовые воды;
- сколько выпадает осадков;
- какой грунт на участке;
- как отводить воду.
Калибровка и проверка точности
На заводе каждый комплект настраивают и калибруют. После установки систему настраивают и затем поверяют эталонными грузами.
Стабильные показания обеспечиваются при изменении напряжения питания от 187В до 242В. Время прогрева до рабочего режима составляет не более 10 минут. Вероятность безотказной деятельности за 2000 часов эксплуатации достигает 0,92. При работе с тензодатчиками “ZSFY” гарантируется точность измерений во всем диапазоне рабочих температур от минус 40 до плюс 40 градусов Цельсия.
График проверок включает:
- каждый день — контроль нулевой точки;
- каждую неделю — тест на повторяемость;
- каждый месяц — проверка всех каналов;
- раз в квартал — осмотр механики;
- раз в год — государственная поверка.
Встроенная диагностика следит за датчиками. При отклонениях сразу подается сигнал. Это защищает оборудование от поломок и помогает вовремя провести обслуживание.
Защита от внешних воздействий
Условия требуют особо бережного отношения к оборудованию. От внешних факторов защищают:
- молниеотводы с отдельным заземлением;
- стабилизаторы напряжения;
- подогрев соединительных коробок;
- охлаждение электроники;
- защита IP68 для кабельных вводов.
Зимой платформа подогревается. Нагреватели не дают образоваться льду и защищают датчики при морозах до -40°C. Автоматика сама регулирует температуру по погоде.
От пыли защищают:
- кожухи;
- регулярная чистка воздухом;
- специальные ограничители;
- антикоррозийное покрытие.
Важно равномерно распределять груз на площадке. За этим следят датчики положения и световые сигналы. Если машина встала неправильно, система не начнет функционировать.
Дополнительное оснащение и уход
Для автоматизации процесса используют вспомогательные приспособления. Камеры с функцией распознавания номеров фиксируют въезд машины. Они также показывают, как размещен груз.
Шлагбаумы и светофоры управляют движением транспорта. Табло показывает результат водителю. RFID-метки автоматически определяют машину и записывают данные в базу.
График обслуживания включает:
- ежемесячную чистку;
- проверку креплений;
- настройку измерителей;
- диагностику электроники;
- обновление программ.
Сервисная служба поддерживает оборудование по гарантии и после нее. Специалисты быстро приезжают на объект для ремонта или настройки.
Программное обеспечение и автоматизация
Современный измерительный комплекс предназначается для функционирования в единой информационной сети предприятия. Специализированное программное обеспечение, цена которого входит в базовую комплектацию, расширяет возможности учета.
Программный комплекс включает модули:
- управление правами пользователей;
- формирование отчетов по типам грузов;
- статистика загрузки техники;
- контроль превышения нагрузок.
База данных хранит информацию о каждой операции взвешивания. Весы для карьерного самосвала интегрируются с популярными учетными программами через стандартные протоколы обмена. Это позволяет автоматизировать документооборот и исключить ошибки ручного ввода.
Специальные решения для карьерной техники
Деятельность в экстремальных условиях предъявляет особые требования к точному оборудованию. Учитывается специфика разных моделей грузовиков. Конструкция платформы рассчитана на различные динамические нагрузки при движении груженых машин.
От вибраций оберегают:
- демпфирующие элементы в опорах;
- усиленные тензодатчики;
- виброизолирующие прокладки;
- специальные материалы;
- амортизирующие покрытия.
Надежность при перегрузках обеспечивает многоуровневая защита. Датчики автоматически компенсируют температурные колебания и неравномерность загрузки. При необходимости весы для БелАЗов можно купить в специальном исполнении для северных регионов.
Автоматика контролирует:
- скорость наезда на платформу;
- положение центра тяжести;
- равномерность распределения груза;
- температуру ключевых узлов.
НПП “МЕТРА” выполняет полный комплекс работ: от проектирования до запуска измерительного оборудования. Высокая квалификация специалистов и многолетний опыт гарантируют надежность каждого решения.
Артикул | Наименование | Габариты платформы, мм | НПВ, т | Количество датчиков | Мах нагрузка на ось, т | Количество автомобилей в сутки |
---|---|---|---|---|---|---|
р12387 | М8200Б-100-18-М06-ZSFY-025 | 18050 х 4600 | 100 | 8 | 80 | не ограничено |
р08071 | М8200Б-100-08-ПК-ZSFY-008-К | 8878 х 5890 | 100 | 4 | 80 | не ограничено |
7362 | М8200Б-100-07-М06-ZSFY-003 | 7050 х 4200 | 100 | 4 | 80 | не ограничено |
8314 | М8200Б-100-14-М06-ZSFY-003 | 14000х4200 | 100 | 6 | 80 | не ограничено |
11528 | М8200Б-100-08-М06-ZSFY-003 | 8280 х 5200 | 100 | 4 | 80 | не ограничено |
р15686 | М8200Б-60/150-24-ПК-ZSFY-048 | 24000х5500 | 150 | 10 | 75 | не ограничено |
Класс точности по ГОСТ OIML R 76-1-2011 | III |
Параметры электрического питания: | |
- напряжение, В | От 187 до 242 |
- частота, Гц | 50±1 |
Диапазон рабочих температур для ГПУ, °С: | |
‑ с тензодатчиками “ ZSFY” | От минус 30 до плюс 40 |
Диапазон рабочих температур для прибора, °С | От минус 35 до плюс 40 |
Время выхода на режим работы, мин, не более | 10 |
Вероятность безотказной работы за 2000 ч | 0,92 |
Автомобильные весы
- Грузоприёмные платформы
- Узлы встройки
- Тензодатчики
- Соединительная коробка для подключения тензо-датчиков (с элементами грозозащиты)
- Весоизмерительный прибор
- Кабель от грузоприёмного устройства до помещения весовой 30м
- Интерфейсный коннектор
Документация
- Конструкторская документация на фундамент: сборочный чертёж, строительное задание
- Типовая исполнительная схема фундамента
- Сборочный чертёж весов автомобильных
- Инструкция по монтажу
- Типовой план проведения шефмонтажа
- Копия сертификата об утверждении типа М8200Б
- Руководство по эксплуатации, совмещенное с паспортом на весы
